这种加固方法具有施工工艺简单、使用经验丰富、受力可靠、加固费用较低等优点，很易被人们所接受；但其施工时湿作业工作量大，养护期长，占用建筑空间较多等缺点，也使其应用受到一定限制。
这种加固方法的施工要点，在于如何保证新、旧材料的共同工作，其关键是新旧混凝土界面上的剪应力能否有效地传递。为此，在施工工艺上应充分了解和贯彻设计的意图，采取适当的技术措施，以确保新、旧混凝土共同工作的可靠性。
复合截面加固法
1、粘钢加固；

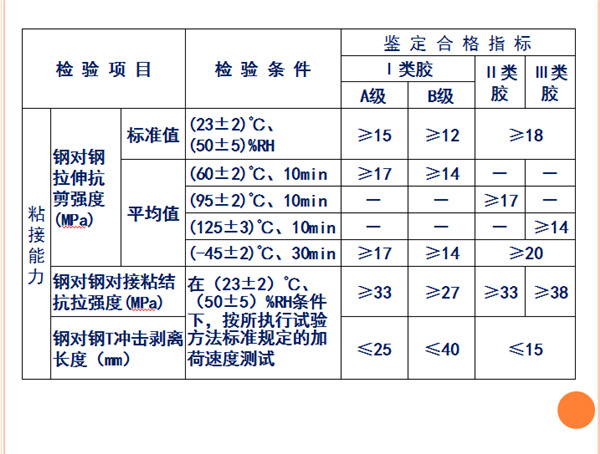

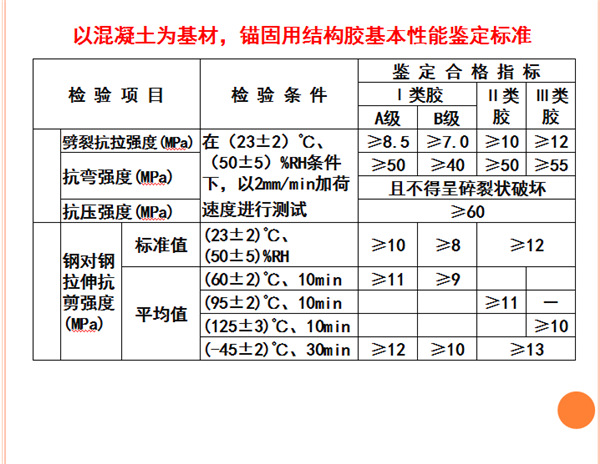

粘贴钢板法是在混凝土构件表面用结构胶粘贴钢板，以提高构件承载力的一种加固方法。该方法适用于对钢筋混凝土构件受弯、斜截面受剪、受压和受拉构件的加固，但不适用于素混凝土构件，包括纵向受力钢筋配筋率低于现行国家标准《混凝土结构设计规范》GB 50010规定的最小配筋率的构件加固。
2、粘贴纤维复合材加固；

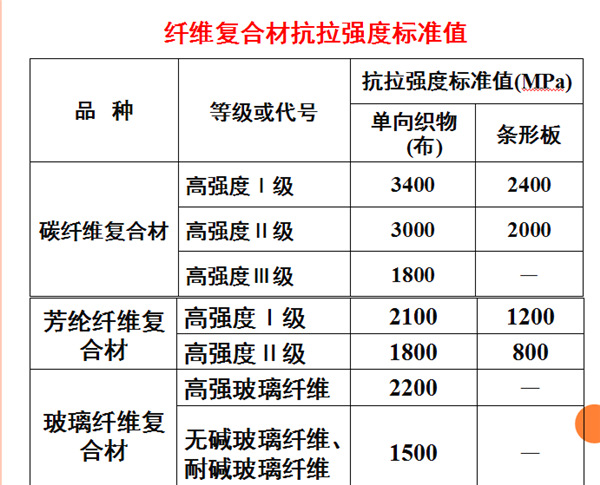

这种加固法是以结构胶为粘料，将纤维织物或纤维板材外贴于被加固构件表面，利用纤维复合材的高抗拉强度和受拉弹性模量达到提高结构承载力和延性的目的。目前常用的有三种纤维材料：碳纤维（CFRP）、玻璃纤维（GFRP）和芳纶纤维（AFRP）。它们的施工方法基本一致。
3、外贴型钢加固；
这是在混凝土柱的四角包以型钢，并用结构胶粘结成整体的一种加固方法。最常用的是在方形或矩形柱的四角粘以角钢，并在横向以钢缀板施加约束的做法。这种加固方法可以大幅度提高原构件的承载能力，且无上限的控制，又不影响建筑空间，因而为大跨、重型结构加固所首选，但须由熟练的钢结构专业人员施工。
4、钢丝绳网-聚合物改性水泥砂浆面层加固法；
这是将小直径钢丝绳网片（钢铰线网片）敷设并固定于被加固构件部位，再在其表面喷涂约30mm厚聚合物改性水泥砂浆面层，固化后形成整体受力的加固方法。一般用以替代碳纤维复合材加固砼或砌体构件。其优点是原构件表面处理简单，缺点与碳纤维相近。90年代开始从韩国引进，但应用不多。
5、外加预应力加固法；
通过施加体外预应力，使原结构、构件的受力得到改善或调整的一种间接加固法。近几年来在江浙一带经常用来提高混凝土构件的承载力，减小结构变形或增大结构跨度等目的。
