广西混凝土加固公司认为大体积混凝土：一般地，结构断面最小尺寸在800mm以上，同时水化热引起的混凝土内最高温度与环境气温之差预计超过25?C的混凝土构件，称之为大体积混凝土。导致因素包括以下4个原因：

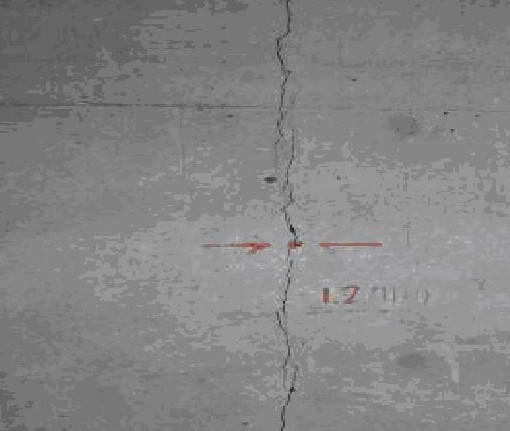

1.水泥用量多、用水量大、砂率大，从而使水泥的水化热增大，加上浇筑速度快，使大体积混凝土内外温差加大，表面散热快，收缩大等因素导致产生温差裂缝。
2.大体积混凝土中使用42.5或更高标号的普通硅酸盐水泥，当水泥中的硅酸三钙的含量高达5.5%时，每千克水泥的发热量可达377kJ，比同标号矿渣水泥的发热量大42kJ，则在构件中的温度差就比要求的大11%左右，容易产生温差裂缝。
3.混凝土拌和料中加大水泥用量、提高水泥标号，提高了水化热。而在施工环境温度下降时，又没有采取有效的技术措施，从而产生裂缝。
4.浇筑完成后，水泥的水化热尚没有达到峰值。当外界气温骤降时，因为没有采取有效的防范措施，也是造成大体积混凝土产生裂缝的原因。
金固科技以下责任公司认为浇筑大体积混凝土时，必须采取以下5个技术措施：
1.选用水化热低的水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。也可以考虑在普通硅酸盐水泥中掺入粉煤灰等掺和料，以降低水泥水化热。
2.选择合理的砂、石级配，严格控制含泥量应不大于1%。
3.在混凝土中掺入一定的外加剂，尽量减少水泥用量，经设计单位同意，可利用混凝土60d的后期强度作为混凝土的强度评定。
4.经设计单位允许，可以在混凝土中掺入粒径为150-200mm的洁净毛石，且毛石最大尺寸不应超过构件尺寸的1/3，掺入数量以不超过混凝土量的25%为宜。
5.当使用高强无收缩灌浆料浇筑大体积混凝土构件时，宜选用豆石型灌浆料，如果现场只有通用型灌浆料，则可以在现场按照灌浆料重量的30%-35%的比例掺入洁净毛石。

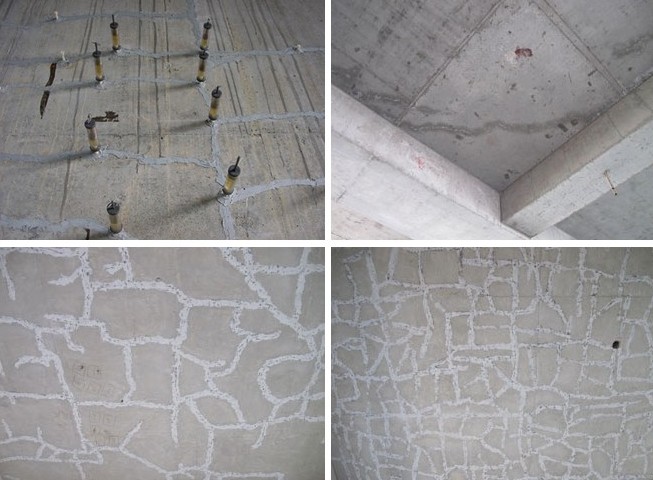

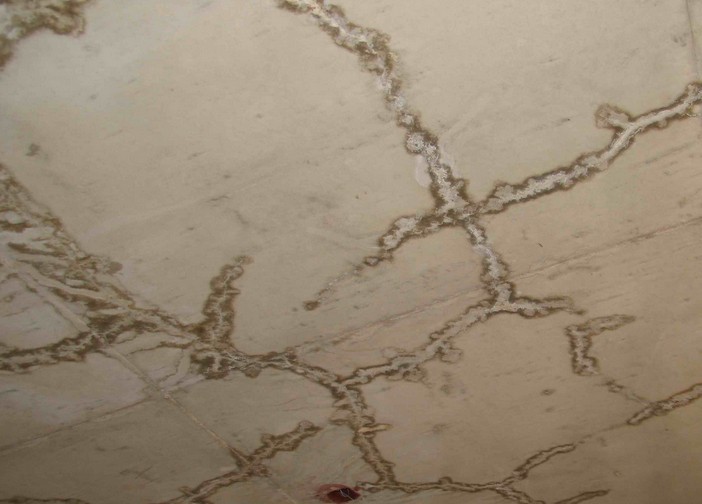

湖南加固工程公司认为混凝土自身因素产生裂缝加固处理方法是经观测，裂缝已经稳定，先将裂缝清理干净，用压力水冲洗并晾干。或者用化学灌浆法：采用向缝隙中灌注低黏度环氧树脂的方式加固修复。
