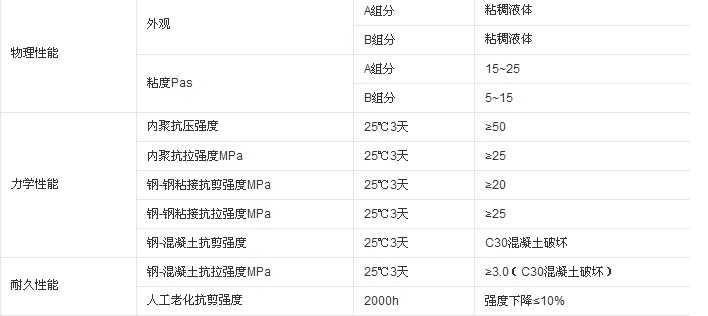

金固牌粘钢结构胶系A、B双组分改性环氧类结构胶，具有粘接力、剪切力强、抗老化、耐介质（酸、碱、水）性能好、抗冲击性能强，常温固化、硬化过程收缩小、施工无流淌、不含挥发性溶剂、无毒以及施工方便等特点。适用范围：改造工程中混凝土构件外部粘贴钢板加固。土木工程中各种建筑材料的自粘和互粘。下面介绍一下加固粘钢胶的基本参数：
粘钢胶厂价直销电话：13786818598 胡生
粘钢加固胶施工要点：混凝土及钢板表面处理→加固构件卸荷→配制SHB-粘钢结构胶→涂胶、粘贴→固定、加压→固化→卸支撑→质量检验→防腐、封闭处理。
包装规格：塑料桶包装 20kg/组.
结构胶指强度高（压缩强度>65MPa,钢-钢正拉粘接强度>30MPa，抗剪强度>18MPa）,能承受较大荷载,且耐老化、耐疲劳、耐腐蚀，在预期寿命内性能稳定，适用于承受强力的结构件粘接。
非结构胶强度较低、耐久性差，只能由于普通、临时性质的粘接、密封、固定，不能用于结构件粘接。
建筑工程使用年限一般在50年以上，构件承受较大复杂应力，直接关系人员的生命、财产安全，粘接胶种应采用结构胶。在工程中结构胶应用广泛，主要用于构件的加固、锚固、粘接、修补等；如粘钢，粘碳纤维，植筋，裂缝补强、密封，孔洞修补、道钉粘贴、表面防护、混凝土粘接等
施工流程:混凝土和钢件表面处理→固定构件的选择及制作→配制粘钢型建筑结构胶→涂敷胶粘剂及粘贴钢板→固定、加压、固化→拆除固定加压构件→质量检验→表面防护、防腐处理→交工验收
施工工序
①粘接面处理：混凝土表面用角磨机打磨直至露出新面，并将灰尘清除干净；钢板用角磨机打磨粗化。
②固定构件的制备：根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法。
③调胶：首先将A、B组份分别搅拌均匀，然后再把A、B两组份按重量比3:1倒入容器，用电动搅拌器或其它棒材进行匀速搅拌，直到呈色一致为止，一般一次调胶以6-10kg为宜。④粘接：把搅拌均匀的胶，涂刮到被粘物表面,一般胶层厚2mm，中间厚两边薄，然后进行粘接并加压，使胶从四周溢出。24小时后，可卸出加压和固定设施。
⑤对被粘物及施工质量进行检查，进行表面防腐处理和其它的修饰处理。
用量
配合比：A：B=3：1。
加固粘钢胶的使用注意事项：
1.粘钢胶粘贴面是否按要求处理、胶配比是否准确、是否搅拌均匀、胶层是否均匀、密实决定了粘钢胶粘贴效果的好坏。
2.粘钢构造措施需满足《混凝土结构加固设计规范GB50367-2006》的有关规定。
3.粘钢胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。
4.推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟。A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封贮存。
5.粘钢胶施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用，应注意不得让水混入桶内。施工场所平均温度低于-5℃，建议对粘钢胶粘贴部位也加温0℃以上，并维持24小时以上。
6.粘钢胶胶完全固化后为无毒级材料，但未固化前的粘钢胶个别组分对皮肤、眼睛有刺激性，而且粘钢胶胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触粘钢胶应用清水冲洗干净。
7.周围环境温度越高，每次配粘钢胶胶量越大，可操作时间越短。预估适用期内的每次配粘钢胶量，以避免不必要的浪费。
